El Grupo Información Agropecuaria y Agro Tics, Instituto de Clima y Agua, de INTA Anguil, dio a conocer el análisis de la tormenta del 10 de diciembre en La Pampa utilizando el RADAR Meteorológico. El trabajo fue realizado por Yanina Bellini Saibene y Romina Mezher.
El RADAR y las tormentas severas
El RADAR situado en la EEA Anguil registra información de la atmósfera cada 10 minutos por medio de escaneos y genera una serie de variables, a partir de las cuales se pueden generar productos georeferenciados de los fenómenos meteorológicos ocurridos.
Uno de los productos es el valor máximo de reflectividad. Esta variable indica intensidad de la tormenta y su unidad de medida es en dBZ. A mayor valor de reflectividad (dBZ), mayor probabilidad de granizo en superficie. Además del valor de reflectividad es importante la altura que tengan los ecos: Ecos fuertes a mayor altura, mayor probabilidad de granizo.

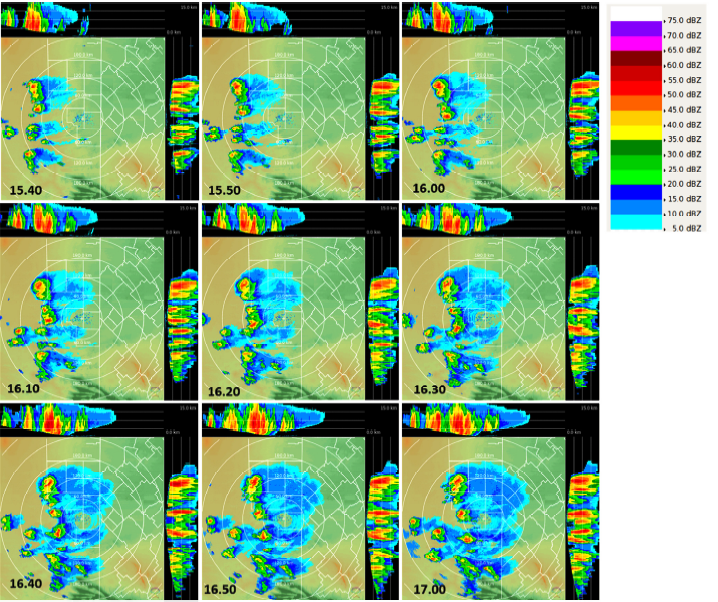

En esta serie de figuras se presenta la secuencia de imágenes para la variable reflectividad en el período comprendido entre las 15.40 hs a las 20.50 hs en el rango de 240 km del 10 de Diciembre de 2018. En la esquina inferior izquierda se indica el horario del barrido, el cual está configurado para realizarse cada 10 minutos. La resolución de la imagen es de 1 kilómetro cuadrado
¿Cómo se leen las imágenes?

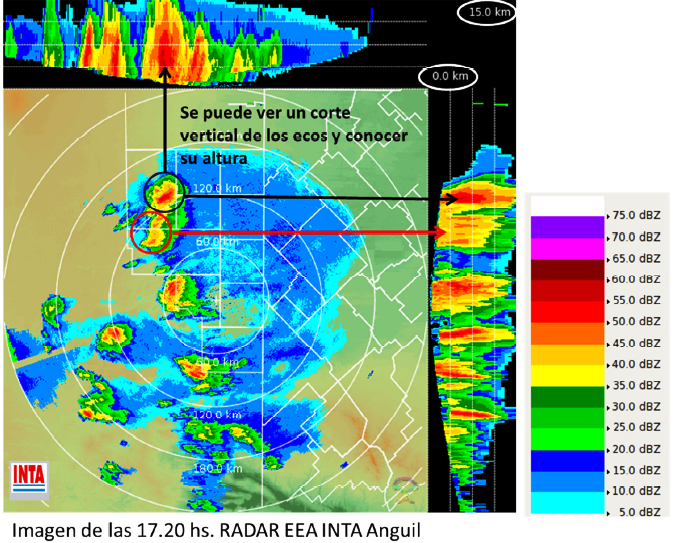

Este producto se puede ver en diversas páginas web (INTA, Servicio Meteorológico Nacional, Ministerio del Interior, entre otros). La siguiente figura es un ejemplo. Un detalle importante es la escala de colores asociado a los valores de reflectividad porque la misma puede cambiar de un sitio a otro. El uso general indica bajos valores de reflectividad con colores fríos (por ejemplo: celestes y verdes) y valores más altos de reflectividad con colores cálidos (por ejemplo: amarillos, naranjas y rojos).
La imagen además presenta tres partes: un corte vertical en la sección superior, otro corte vertical en la sección derecha y una visión de posición de plano al centro. Los cortes verticales permiten ver la altura de los ecos (valores marcados con los óvalos blancos) también presentados con la misma escala colorimétrica. El análisis de los ecos se realiza visualizando estas tres partes, el ejemplo marca con negro un eco situado en el departamento Rancul, las flechas muestran como se ve ese eco en el corte vertical, donde se evidencia altura del eco y valores altos de reflectividad.
En la figura el eco marcado con rojo no se puede ver en el corte vertical superior porque lo tapa el eco marcado con negro pero si se puede ver en el corte vertical de la derecha (flecha roja).
Información en detalle

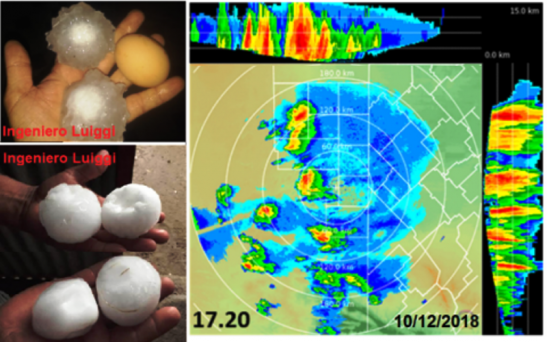

La información registrada de la tormenta permite realizar cortes verticales de la misma en una zona de interés para analizarlo en detalle, en la siguiente figura se presenta un corte vertical a la celda del norte de La Pampa en el departamento Rancul, zona de Ingeniero Luiggi, Embajador Martini y regiones aledañas, donde se registraron granizos de gran tamaño a las 17.20 horas.
Modelos de granizo
La EEA Anguil ha trabajado en el desarrollo de productos para la identificación de granizo, estos modelos se encuentran en desarrollo y las clasificaciones realizadas deben ser validadas a campo.

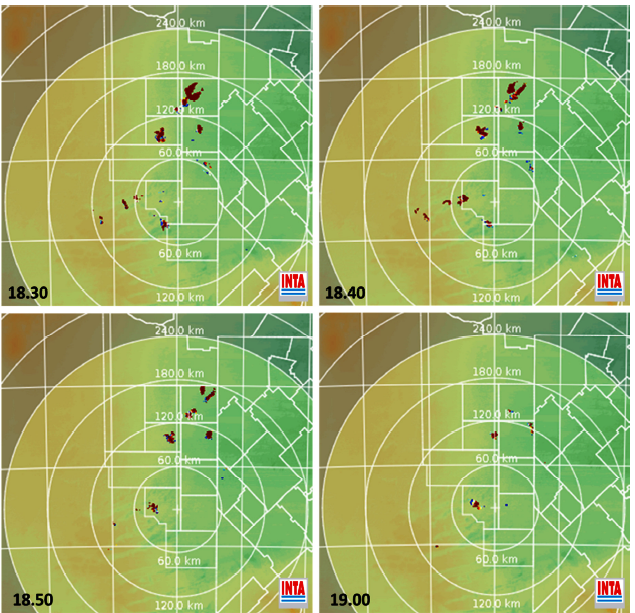

En la siguiente secuencia de imágenes se presenta el resultado del modelo ZHAIL del RADAR que presenta la probabilidad de precipitación de granizo en superficie para la tormenta bajo estudio en el período de las 16.30 hs a las 20.10 hs.
Acceso a las imágenes
Los sitios web desde los cuales se pueden ver las imágenes de reflectividad son:
http://radar.inta.gob.ar/
https://radares.mininterior.gob.ar/
https://www.smn.gob.ar/radar
